Llevamos casi una década proyectando redes eléctricas en polígonos de Madrid, Toledo y Guadalajara, y hay algo que repetimos a cada cliente nuevo: las instalaciones eléctricas industriales para naves logísticas no se diseñan como una fábrica, ni mucho menos como un almacén tradicional. La operativa manda. Y cuando la operativa cambia, todo el esquema unifilar cambia con ella.
El ángulo de este artículo es directo. La mayoría de guías hablan de potencia, cuadros y cableado como si todas las plataformas fueran iguales. No lo son. Hemos visto centros de 8.000 m² con 250 kW contratados sufriendo penalizaciones brutales por exceso de demanda en hora punta, y otros de 15.000 m² funcionando con margen porque el ingeniero entendió la curva de carga antes de tocar un solo plano.
Vamos a desgranar criterios reales según el tipo de operativa. Si tu proyecto encaja con alguno de los escenarios que describimos, sabrás qué pedir, qué evitar y dónde se concentra el coste oculto.
Por qué una nave logística no se cablea como una industrial al uso
Una plataforma logística exige un diseño eléctrico fundamentalmente distinto al de una fábrica: las cargas son discontinuas y dependen del turno de recarga, del calendario de campañas y de la mezcla entre frío, picking y muelles. La instalación industrial clásica dimensiona para procesos productivos estables; aquí, el reto es modelar curvas de demanda irregulares y picos coincidentes.
En una fábrica convencional, los consumos son relativamente estables: motores que arrancan por la mañana, líneas de producción que funcionan en bloques de horas predecibles, climatización constante. Diseñas para una potencia base y unos picos conocidos.
En un centro de almacenaje moderno el panorama cambia. Tienes flotas de carretillas que se enchufan en cascada al final del turno, sistemas de picking que aceleran durante campañas, muelles con cargas frigoríficas intermitentes y, cada vez más, equipos automatizados que demandan calidad de onda impecable. Cuando todo coincide, la curva de demanda se vuelve un erizo.
¿Y qué pasa si dimensionas como si fuera una nave industrial estándar? Lo hemos visto demasiadas veces: el transformador se queda corto en campaña navideña, los disparos diferenciales se vuelven habituales, y el cliente acaba pagando dos veces, primero en penalizaciones de la comercializadora y después en una reforma cara para ampliar potencia.
Hace unos meses asesoramos a un operador en Illescas que arrastraba este problema desde la entrega del edificio. (Spoiler: los primeros tres meses fueron un goteo continuo de incidencias hasta que rehicimos el esquema de protecciones.) El diseñador original había replicado un proyecto industrial al uso. Funcionaba sobre el papel. Fallaba en operativa real.
Si tu instalación es de almacenaje seco con carretillas eléctricas
Este es el escenario más común y, paradójicamente, el peor dimensionado. El almacén guarda mercancía paletizada, opera de lunes a viernes en uno o dos turnos, y mueve los pallets con elevadoras trilaterales o retráctiles. Hasta ahí, sencillo.
El problema aparece en la recarga. Una flota típica de 12 unidades con baterías de plomo-ácido tradicional consume entre 80 y 120 kWh por jornada, pero si todas se enchufan a la vez al final del turno hablamos de picos de 60-80 kW concentrados en dos horas. Si además has migrado a baterías de litio con recarga rápida (cada vez más habitual), ese pico se duplica.
Qué exigir en el cuadro de recarga
Pedimos siempre tres cosas no negociables. Primero, un cuadro dedicado para la zona de carga con su propia protección magnetotérmica diferenciada, nunca compartido con iluminación o muelles. Segundo, tomas industriales con protección clase II específica para cargadores, no enchufes domésticos camuflados. Tercero, un sistema de gestión que escalone las recargas (esto suele integrarse con el SGA del cliente).
El escalonado reduce el pico contratado entre un 30 y un 40 % sin afectar a la operativa. Es la inversión con mejor retorno de toda la instalación: unos pocos miles de euros en lógica de control ahorran decenas de miles en potencia contratada durante la vida útil del centro.
Iluminación de pasillos altos: el detalle que se pasa por alto
Estas plataformas suelen tener alturas libres de 10 a 14 metros. La normativa pide 200 lux en zonas de trabajo, pero el dato útil para operativa con trilaterales es la uniformidad lumínica en las baldas superiores, no solo el promedio a nivel de suelo.
Hemos visto proyectos cumpliendo lux promedio pero con sombras profundas en las dos últimas alturas del rack. ¿Resultado? Errores de picking, lecturas fallidas de etiquetas y reclamaciones. El truco está en mezclar luminarias de haz estrecho sobre pasillos con relleno de haz ancho, y verificar con un cálculo Dialux real, no con la estimación que vende el comercial de la luminaria.

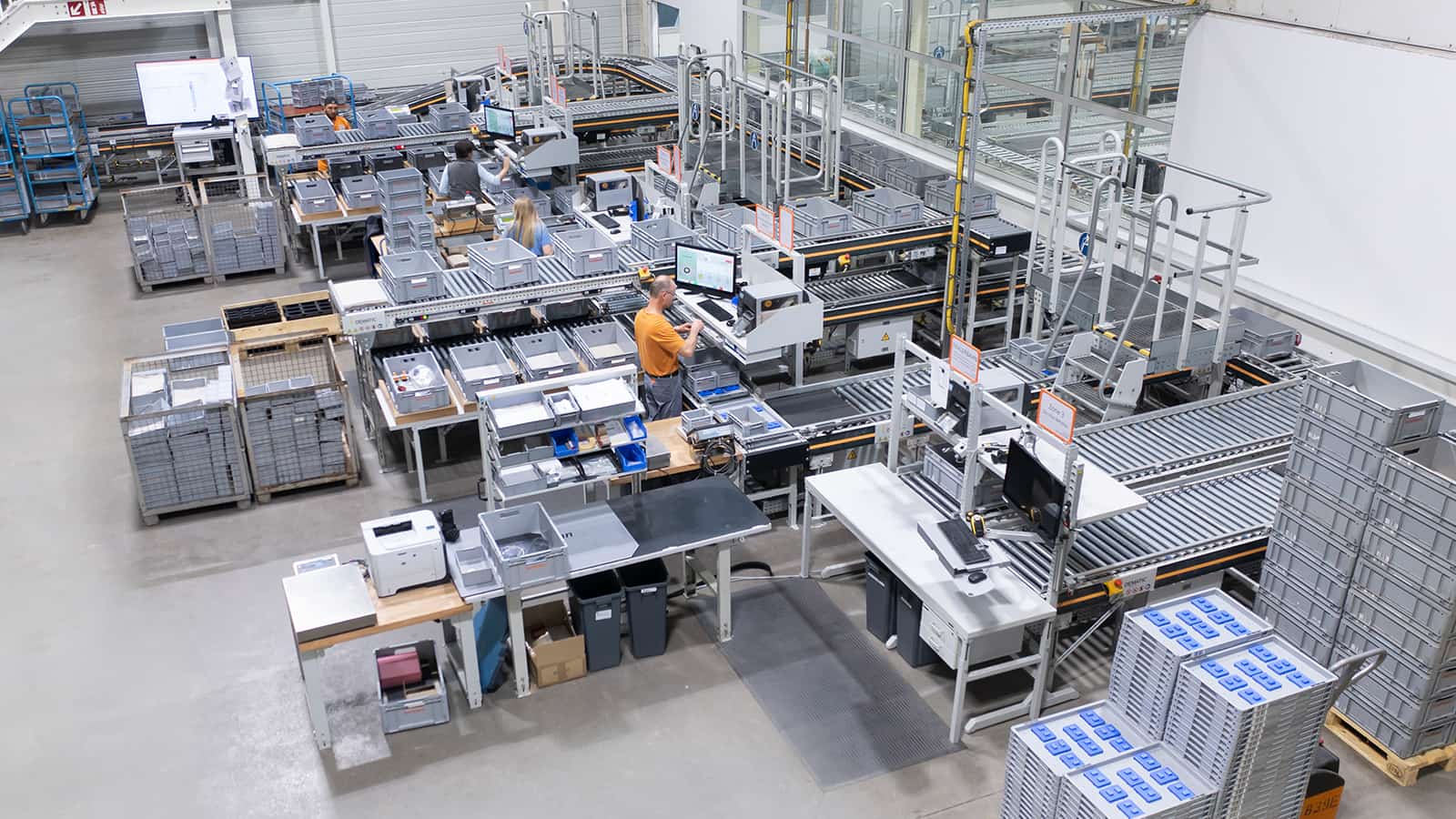

Cuando la operativa es e-commerce con picos estacionales y picking intensivo
Aquí cambia todo. El e-commerce moderno mueve pedidos pequeños a alta velocidad, con campañas que pueden multiplicar por cinco el volumen base entre noviembre y enero. La instalación tiene que estar preparada para esa elasticidad sin sobredimensionar en exceso para los meses tranquilos.
Las cargas críticas aquí son tres: cintas transportadoras y clasificadores (sorters), estaciones de picking con iluminación localizada y pantallas, y la sala de packing con impresoras térmicas industriales. Cada una tiene su perfil.
Los sorters trabajan con motorreductores que arrancan y paran constantemente. Generan armónicos. Si no proteges la red con filtros activos o, al menos, con un buen análisis previo de calidad de onda, esos armónicos se propagan al resto del centro y degradan la vida útil de los SAI que protegen los sistemas informáticos.
El tema de la redundancia
En un almacén tradicional, una caída eléctrica de 20 minutos es una molestia. En e-commerce con SLA de entrega 24 horas, son penalizaciones contractuales y, lo que es peor, daño reputacional. Nuestro equipo recomienda siempre evaluar tres niveles de respaldo:
- SAI para servidores y red de datos (mínimo 30 minutos de autonomía).
- SAI para sorters y estaciones de picking críticas (15 minutos para vaciar la cola de pedidos en curso).
- Grupo electrógeno para mantener iluminación de emergencia y muelles operativos durante incidencias prolongadas.
No siempre se justifica el grupo electrógeno. Depende del coste por hora de parada del cliente. Hicimos el cálculo para un operador con sede en Cabanillas: para ellos, una hora de parada en campaña suponía 14.000 € en penalizaciones. La amortización del grupo bajaba a menos de dos años.
En el caso de cross-docking 24/7 y muelles refrigerados
Cross-docking significa que la mercancía entra y sale el mismo día, a menudo en cuestión de horas. El centro funciona en tres turnos, los muelles trabajan en paralelo, y si hay productos frescos los muelles llevan equipos de refrigeración propios. La red eléctrica nunca descansa.
¿Qué cambia respecto a un almacén tradicional? La curva de carga deja de tener valles profundos. Eso es bueno para negociar tarifa con la comercializadora (el factor de carga mejora) y malo para el mantenimiento, porque pierdes las ventanas naturales de parada para revisar protecciones.
Diseñamos siempre con el principio de mantenibilidad sin parada total. Cuadros con bypass, líneas duplicadas para circuitos críticos, embarrados que permiten aislar tramos. Cuesta más en CAPEX, pero es la única forma de hacer mantenimiento preventivo en una operativa que no cierra.
Los muelles refrigerados merecen capítulo aparte
Una unidad de refrigeración en muelle consume entre 8 y 15 kW. Multiplica por seis u ocho muelles en una plataforma media. Suma las cortinas térmicas, los sistemas de gestión de andenes, los niveladores motorizados. El conjunto puede rondar los 150-200 kW solo en zona de muelle.
Y aquí viene el detalle que casi nadie tiene en cuenta: la entrada de aire frío del exterior en invierno provoca condensación en los embarrados si el cuadro de muelle no está adecuadamente sellado. Hemos rescatado dos instalaciones en plataformas frigoríficas donde el problema crónico de disparos diferenciales venía de ahí. No del diseño eléctrico. De la ubicación física del cuadro.
Para almacenes frigoríficos: la trampa del consumo continuo y la condensación
Un frigorífico industrial es la operativa más exigente desde el punto de vista eléctrico. Consumo prácticamente constante (los compresores trabajan en ciclos pero el agregado es plano), cargas inductivas elevadas, ambiente con humedad y temperaturas que pueden bajar de -25 °C en cámaras de congelado.
El consumo típico ronda los 50-80 kWh por metro cúbico al año en cámaras de congelación profunda. Un edificio de 4.000 m³ útiles de congelado puede demandar 320.000 kWh anuales solo en frío. Y eso sin contar iluminación, traspaletas, oficinas y muelles. La factura eléctrica es el principal coste operativo después del personal.
Calidad de onda y compensación de reactiva
Los compresores frigoríficos tienen factor de potencia bajo. Sin compensación, te penalizan por reactiva y, peor aún, pierdes capacidad útil del transformador. La compensación tiene que ser dinámica, no fija, porque el régimen de los compresores varía con la carga térmica.
Nuestra recomendación es siempre la misma: baterías de condensadores automáticas con desintonización, capaces de seguir la curva de demanda en tiempo real. La inversión se recupera entre 18 y 30 meses solo en el ahorro de penalizaciones por reactiva. Si añades el efecto sobre la vida útil del transformador, el retorno es aún mejor.
El otro problema: defrost coordinado
Los ciclos de desescarche de los evaporadores demandan picos puntuales muy altos. Si todos entran en defrost a la vez (lo que pasa cuando la programación es naíf), el pico puede triplicar el consumo medio. Coordinar el desescarche desde el PLC del frigorífico ahorra entre un 15 y un 20 % de potencia contratada. Es ingeniería de detalle, pero marca la diferencia entre una factura razonable y una factura demencial.

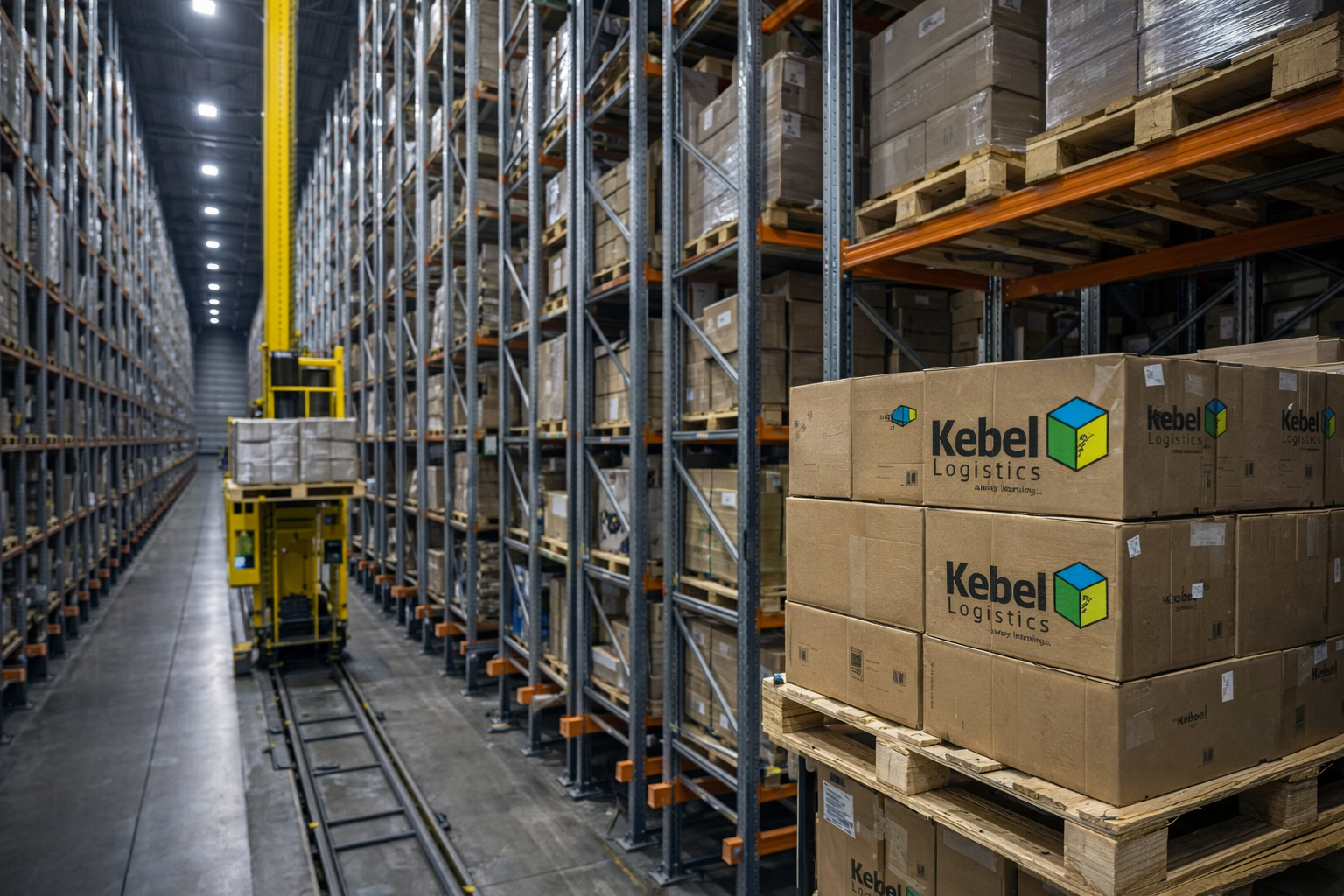

Si vas a integrar autoportantes, AS/RS o transelevadores
Los almacenes automáticos son otro mundo. Cada unidad de elevación moderna consume entre 25 y 60 kW en funcionamiento, con picos en aceleración que pueden alcanzar el doble. Y, lo más interesante, recupera energía en frenado. Esa energía regenerada se devuelve a la red interna del edificio.
¿Por qué importa esto? Porque si el diseño eléctrico no contempla la regeneración, esa energía se disipa en resistencias de frenado (calor inútil y desgaste de equipos) o, peor, perturba la calidad de onda de toda la instalación. Hay que diseñar pensando en flujos bidireccionales.
Recuerdo un proyecto en Azuqueca donde el integrador del AS/RS y el proyectista eléctrico no se hablaron lo suficiente. Resultado: tras la puesta en marcha, el sistema funcionaba pero perdía un 8 % de eficiencia energética en exceso de calentamiento de las resistencias. Tuvimos que retrofitar un bus DC común entre los seis equipos para que se compartieran energía entre frenadas y aceleraciones. Caro y evitable.
Comunicaciones y calidad de la red
Los AS/RS dependen de buses de campo (Profinet, EtherCAT) que comparten cuarto técnico con la red eléctrica de potencia. Si no separas físicamente las bandejas de cable (criterios de la guía EN 50174), los ruidos electromagnéticos generan fallos intermitentes de comunicación que el cliente atribuye al software cuando son puramente eléctricos. Es una de las consultas más frecuentes que nos llegan en fase de puesta en marcha.
Cómo dimensionar la potencia contratada cuando la curva de carga es irregular
Llegamos al cálculo que define la factura mensual durante los próximos diez años. Dimensionar mal la potencia contratada cuesta dinero en dos direcciones: si te quedas corto, pagas penalizaciones por exceso; si te pasas, pagas un fijo innecesario. Y en este tipo de centros, donde la curva oscila tanto, acertar exige análisis real, no estimaciones por superficie.
Lo primero que hacemos cuando dimensionamos una nueva plataforma es pedir el histórico de consumos del cliente, si lo tiene en otros centros similares. Si es greenfield, montamos un modelo de simulación con los perfiles típicos de cada zona (recarga, picking, frío, oficinas) y los superponemos hora a hora.
El resultado es una curva agregada con tres puntos clave: demanda media (define el factor de utilización), pico operativo (lo que tienes que contratar) y pico extremo en campaña (lo que decide si necesitas flexibilidad contractual con la comercializadora).
El truco del periodo tarifario 6.1TD
Las plataformas medianas (más de 450 kW) operan en tarifa 6.1TD, con seis periodos horarios distintos. El periodo P1 (laborables de invierno, 18:00 a 22:00) cuesta entre cinco y siete veces más que el P6 (madrugada y fines de semana).
Si la operativa lo permite, desplazar la recarga de elevadoras y el defrost al periodo nocturno reduce la factura entre un 12 y un 18 % sin tocar ni un cable. Es un ejercicio de programación, no de ingeniería. Pero el ingeniero tiene que diseñar pensando en esa flexibilidad desde el principio.
Para profundizar en criterios de diseño y eficiencia de redes eléctricas de potencia industrial, en nuestra guía técnica sobre instalaciones eléctricas industriales detallamos los protocolos completos de cálculo y los puntos críticos de cada fase del proyecto.
Qué pedir en el proyecto antes de firmar presupuesto
Una recomendación práctica para cerrar. Si vas a recibir un presupuesto de instalación eléctrica para un centro de almacenaje, hay seis documentos que deben venir incluidos. No son opcionales. Si falta alguno, el proyecto está incompleto y lo pagarás luego.
- Memoria de cálculo de la curva de carga prevista, con los perfiles horarios desagregados por zona operativa.
- Estudio de calidad de onda, especialmente si hay AS/RS, sorters o variadores de frecuencia.
- Cálculo luminotécnico Dialux real con uniformidad verificada en pasillos y muelles, no solo lux promedio.
- Esquema unifilar con previsión de ampliación (mínimo un 25 % de reserva en embarrados y cuadros principales).
- Plan de mantenimiento preventivo ajustado a la operativa (24/7 o turnos diurnos), con frecuencias claras.
- Análisis de ahorro por compensación de reactiva y, si aplica, simulación de tarifa con escenarios de desplazamiento horario.
¿Estamos exagerando? En absoluto. Estos seis puntos son la diferencia entre una instalación que cumple papel y una instalación que cumple operativa. La primera te entrega un boletín. La segunda te entrega un centro logístico que funciona sin sustos.
Cerrando con el ángulo del principio: las plataformas de almacenaje no son fábricas con menos máquinas. Son sistemas eléctricos con perfiles de demanda únicos, donde la operativa real define el diseño, no al revés. Cuando ese principio entra en el proyecto desde el día uno, todo lo demás encaja. Cuando entra después, todo cuesta tres veces más.
