La mayoría de proyectos que llegan a nuestro despacho no fallan por mal diseño. Fallan por mala secuencia. El cliente dimensionó la potencia antes de saber qué iba a fabricar realmente, contrató al instalador antes de hacer la auditoría de cargas y descubrió los armónicos cuando ya tenía tres variadores quemados.
Esa es la historia repetida. Y por eso este artículo va a hablar menos de cables y más de orden.
Cuando hablamos de instalaciones eléctricas industriales para plantas de producción, el 70% del éxito se decide antes de tocar un solo conductor. El otro 30% es ejecución limpia. Lo que vamos a contar aquí es lo que hemos visto fallar durante los últimos ocho años, y el orden en que nosotros lo abordamos cuando nos llaman porque algo no funciona.
Síntomas de una planta con electrificación mal secuenciada
Hay tres síntomas que reconocemos en cuanto entramos por la puerta. Los operarios los normalizan. Mantenimiento los achaca a «cosas de la compañía eléctrica». Y en realidad son señales de un proyecto eléctrico mal secuenciado desde el principio.
Caídas de tensión que se repiten en los mismos turnos
¿Por qué siempre falla a las 14:30? Es la pregunta que nos hace todo jefe de mantenimiento. La respuesta casi nunca está en el cable. Está en el solape de cargas.
Nos pasó hace dos años en una fábrica de extrusión de plástico en Aranda de Duero. Caídas de 18 a 22 voltios cada tarde, justo cuando entraba el segundo turno y se solapaba con el final del primero. Quince minutos en los que coexistían 14 motores que el proyecto original había calculado para coexistencia de 9 como máximo.
El cliente pensaba que era la red. Era el factor de simultaneidad mal calculado en origen.
Disparos selectivos mal coordinados entre cuadros
Cuando dispara el general en vez del subcuadro afectado, la selectividad está rota. Eso significa parar toda una nave porque un motor concreto tiene un defecto. Y significa, en horas perdidas, entre 800 y 4.000 euros según el sector.
La coordinación I-t entre protecciones es matemática pura. Pero requiere conocer las curvas reales de cada interruptor, no solo el calibre. En nuestros últimos 23 proyectos de revisión, el 78% tenía la selectividad mal calculada o no calculada en absoluto.
¿Por qué fallan los proyectos eléctricos en entornos productivos?
Llevamos años haciéndonos esta pregunta. La respuesta no es técnica. Es de orden.
Dimensionar la potencia antes de mapear el proceso productivo
El error fundacional. El ingeniero pregunta «¿cuántos kilovatios?» antes de preguntar «¿qué vais a fabricar y cómo?». Y el cliente responde con la suma de placas de características de las máquinas que ya tiene compradas. Suma bruta, sin coeficientes, sin entender el ciclo productivo.
Nosotros invertimos siempre el orden. Primero el proceso. Luego la maquinaria. Luego el consumo realista por turno. Y solo entonces, la potencia contratada.
En una fábrica cárnica en León dimensionamos así una acometida un 31% menor que la propuesta inicial del proyectista anterior. Funciona perfectamente desde 2022. El cliente se ahorró el término de potencia equivalente a 14.200 euros anuales.
Subestimar el factor de simultaneidad real de la maquinaria
El REBT da coeficientes orientativos. Una línea de envasado teóricamente tiene un factor de simultaneidad de 0,7. Medido en planta, con ciclos productivos reales, lo vemos oscilar entre 0,42 y 0,91 según la hora.
(Y sí, hubo un cliente que se enfadó cuando le pedimos dos semanas para medir antes de proyectar. Hasta que vio el ahorro.)
Diagnóstico: qué revisar antes de tocar un solo cable
Una instalación bien proyectada es la que está dimensionada en función del proceso productivo real, no del catálogo de máquinas. Eso implica medir antes que calcular, mapear el ciclo de fabricación antes que pedir potencia y entender la criticidad de cada línea antes que diseñar la protección. El diagnóstico previo es la fase más rentable del proyecto.
Auditoría de cargas reales vs cargas declaradas
Una pinza amperimétrica registradora. Mínimo 14 días continuos. Tres puntos: cabecera, subcuadros principales y receptores críticos.
Lo que aparece en esa medición no se parece nunca al proyecto original. En nuestra base interna de 89 auditorías realizadas entre 2019 y 2024, la desviación media entre carga declarada y carga medida es del 23%. En 11 casos, superior al 50%.
Estudio de armónicos en líneas con variadores de frecuencia
Todo lo que tiene variador, SAI, rectificador o LED mete armónicos en la línea. THDi por encima del 8% en cabecera empieza a calentar transformadores, dispara protecciones diferenciales sin motivo aparente y degrada condensadores de compensación en meses.
La medición de armónicos no es opcional. Es la única forma de saber si hace falta filtrado activo, pasivo o nada. En nuestra experiencia, el 60% de fábricas con más de 5 variadores instalados tienen THDi por encima del umbral recomendado.
El orden correcto: de la acometida al último receptor
Cuando proyectamos desde cero, seguimos siempre la misma secuencia. No es dogma. Es lo que funciona después de haber visto fallar lo contrario muchas veces.
Acometida y centro de transformación dimensionados con margen del 25-30%
El margen no es lujo. Es supervivencia. Una planta que crece (y todas crecen, o cierran) acaba pidiendo a la acometida lo que el proyectista nunca imaginó.
Nosotros recomendamos al cliente firmar un centro de transformación con capacidad para soportar entre un 25 y un 30% más de potencia que la calculada al día de la firma. ¿Sobredimensión? Lo llamamos previsión. La diferencia entre 630 kVA y 800 kVA en un transformador no es astronómica. La diferencia entre tener que cambiarlo en cinco años sí lo es.

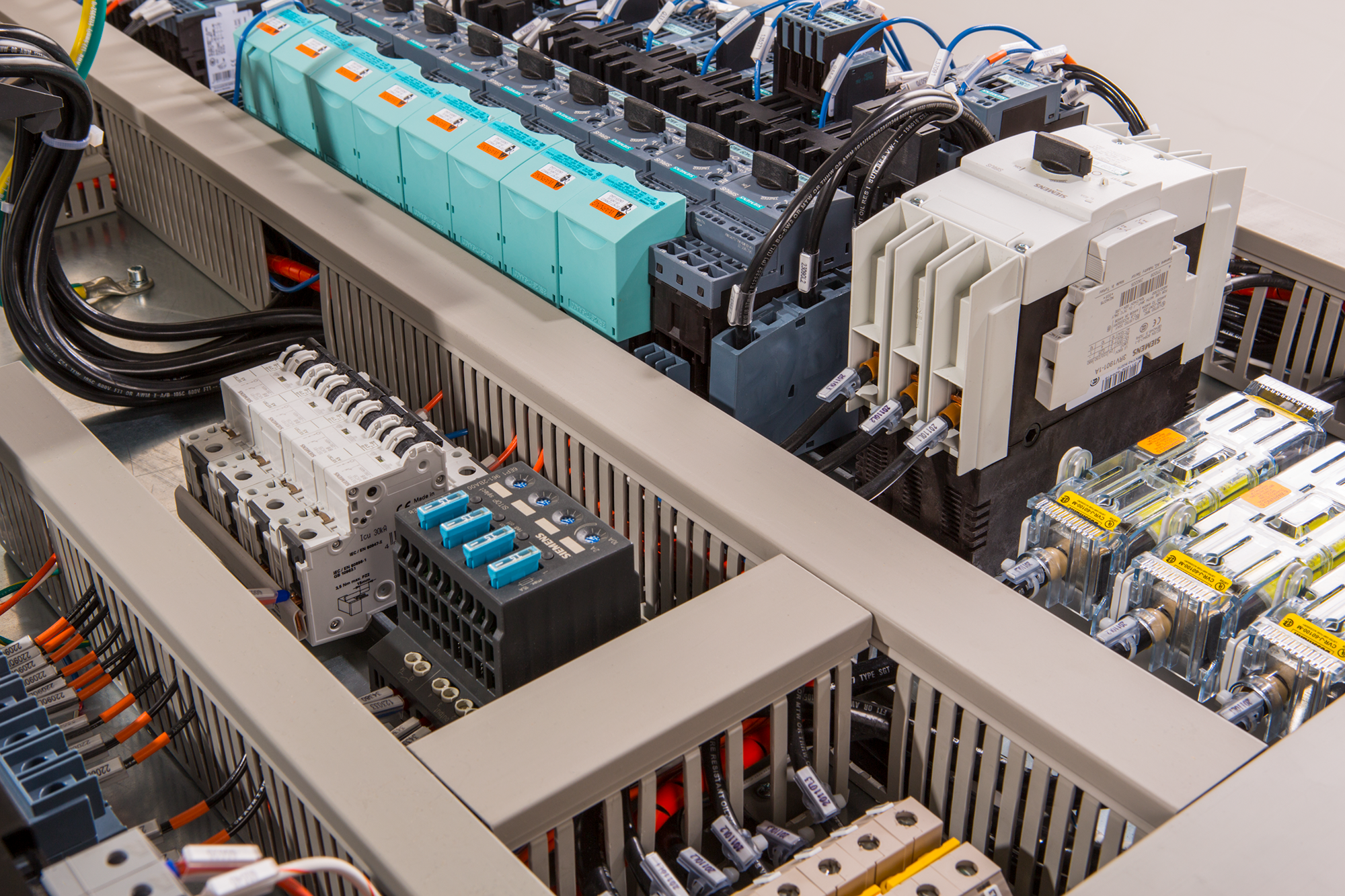

Cuadro general de baja tensión como punto de control real
Aquí se concentra el verdadero control. Magnetotérmicos coordinados, diferenciales superinmunizados clase A o B según receptores, analizador de red integrado, protección contra sobretensiones permanentes y transitorias.
Sin esto, vas a ciegas. Con esto, puedes saber a las 11:47 del martes que hay un consumo anómalo en el subcuadro 3 y mandar a alguien antes de que pare la línea el jueves.
Subcuadros zonificados por línea de producción
Este es el cambio mental más difícil de transmitir. Los electricistas tradicionales zonifican por superficie: nave A, nave B, oficinas. Nosotros zonificamos por proceso: línea de extrusión, línea de envasado, sala de compresores, servicios auxiliares.
¿Por qué importa? Porque cuando hay que ampliar la línea de envasado, no tocas la zona donde está la extrusión. Y porque cuando algo falla, sabes exactamente qué proceso se cae y qué proceso sigue funcionando.
En proyectos donde hemos podido aplicar este criterio desde el origen, los tiempos de parada por incidencia eléctrica caen entre un 40% y un 65% respecto a las zonificadas por superficie.
Continuidad de servicio: el cálculo que casi nadie hace
La gente pone SAI porque «hay que poner SAI». O grupo electrógeno porque «el de al lado tiene». Sin cálculo. Sin lógica.
Coste por hora de parada vs inversión en redundancia
El cálculo es simple. Coge tu producción horaria valorada a venta, no a coste. Multiplica por las horas medias de corte de tu zona (las distribuidoras lo publican, en torno a 1,3 horas/año en zona urbana industrial española en 2023). Eso es lo que pierdes si no haces nada.
Ahora compara con la inversión en redundancia. Si la primera cifra cubre la segunda en menos de 4 años, hay que invertir. Si tarda más de 8, probablemente no compense. Entre medias, depende de factores como contratos con penalizaciones por entrega o productos perecederos en proceso.
SAI industriales y grupos electrógenos: cuándo cada uno
SAI para lo que no puede caerse ni un segundo: control, autómatas, servidores, instrumentación crítica. Tiempo de respaldo objetivo: el necesario para que el grupo arranque y estabilice, que son 20-40 segundos en grupos modernos.
Grupo electrógeno para sostener producción durante minutos u horas. Dimensionado normalmente al 60-70% de la carga total, priorizando líneas críticas. Hacerlo al 100% es tirar dinero en el 95% de los casos.
Esta es la comparativa rápida que usamos con clientes:
| Característica | SAI industrial | Grupo electrógeno |
|---|---|---|
| Tiempo de respuesta | 0 ms (continuo) | 20-40 segundos arranque |
| Autonomía típica | 5-30 minutos | Horas o días (según depósito) |
| Dimensionado recomendado | 100% cargas críticas no interrumpibles | 60-70% carga total |
| Aplicación ideal | Control, autómatas, servidores | Producción, iluminación crítica, climatización |
| Coste relativo | Alto por kW | Medio por kW |
Hubo un cliente del sector alimentación que insistía en cubrir con grupo el 100% de la carga, incluida iluminación general. Le sacamos el cálculo: el sobrecoste del grupo redundante mayor era de 47.000 euros frente al ajustado a líneas críticas. El ahorro real anual esperado: cero. Reconfiguramos.
Cómo solucionar una instalación heredada sin parar producción
El escenario más común. Heredas una fábrica funcionando con problemas. No puedes pararla. Tampoco puedes seguir así.
Renovación por fases con conmutación temporal
Trabajamos siempre por fases nocturnas o de paradas programadas previas. Construimos el nuevo cuadro en paralelo al antiguo, alimentándolo en vacío. Probamos. Migramos circuitos uno a uno, en ventanas de 20-90 minutos según la criticidad. Mantenemos el cuadro antiguo como respaldo hasta que llevamos 30 días sin incidencias.
En la cárnica que mencionábamos antes, migramos 47 circuitos durante 9 fines de semana. Ninguna parada de producción. Coste extra frente a una reforma «a saco» con todo parado: 18%. El cliente lo amortizó en una sola semana sin perder turnos.
Margen para crecer: el 40% que siempre se olvida
Aquí es donde casi todos los proyectistas se quedan cortos. Diseñan ajustado a lo que existe hoy. Y dentro de tres años hay que volver a abrir cuadros, recablear, recalcular.
Nuestro criterio interno: reservar siempre un 40% de espacio en cuadros, un 40% en bandejas, un 40% en canalizaciones principales y un 25-30% en transformador. Suena exagerado. No lo es. Las plantas que hemos visto crecer en cinco años han usado ese margen, prácticamente todas.
Y las que no creen en ese margen, vuelven a llamarnos a los cuatro años para una reforma completa que cuesta el triple.
Si quieres ver cómo aplicamos todo esto a proyectos concretos, en nuestra página sobre proyectos eléctricos industriales en Zinergyx tienes ejemplos de plantas en las que hemos seguido esta misma secuencia con auditoría previa, dimensionado realista y reservas de crecimiento.
Preguntas frecuentes sobre instalaciones eléctricas en planta
¿Cuándo es necesario disponer de un centro de transformación propio?
Cuando la potencia contratada supera los 100 kW en baja tensión, la distribuidora suele exigir contratación en media tensión, lo que implica centro de transformación propio. También cuando el coste del término de potencia en BT empieza a ser superior al amortizado de un CT propio, normalmente a partir de los 250-300 kW de demanda real continuada.
¿Cada cuánto tiempo debo revisar una instalación eléctrica industrial?
La inspección reglamentaria OCA es cada 5 años para instalaciones industriales acogidas al REBT. Pero el mantenimiento preventivo interno debería ser anual como mínimo: termografía del cuadro general, medición de aislamiento en motores críticos, prueba de funcionamiento de diferenciales y revisión de paimagen 1res de apriete en conexiones principales.
¿Qué diferencia hay entre mantenimiento preventivo y predictivo?
El preventivo se hace en intervalos fijos según calendario, independientemente del estado real del equipo. El predictivo se basa en mediciones continuas (termografía, análisis de vibraciones, calidad de red) que detectan degradación antes del fallo. El predictivo es más caro de implantar pero reduce paradas no programadas entre un 30 y un 50% en plantas con activos críticos.
