Instalación eléctrica en clínicas de medicina estética

Abrir una clínica estética en 2024 cuesta, de media, entre 180.000 y 350.000 euros. De esa cifra, los equipos (láser de diodo, plataforma de radiofrecuencia, criolipólisis, HIFU) se llevan tranquilamente el 40%. Y aquí viene la paradoja que llevo viendo desde que empecé a auditar centros sanitarios privados: el capítulo eléctrico lo cierran al último, con presupuestos que o bien aplican un protocolo hospitalario que jamás se va a necesitar, o bien tratan la clínica como si fuera una peluquería grande.

Las dos cosas son un error. Y las dos cuestan dinero.

Este artículo nace de una reunión concreta, en febrero de este año, con la propietaria de un centro que acababa de estrenar un Candela GentleMax Pro de 78.000 euros. El equipo disparaba el diferencial cada 40 minutos de trabajo. El electricista, contratado por la constructora, había montado un cuadro «apto para clínica» con lógica de hospital: sistema IT, ramal vital, tierra equipotencial en toda la planta. Pero las instalaciones eléctricas para clínicas de medicina estética requieren un dimensionado específico de las protecciones, y en este caso las de la línea del láser estaban mal calculadas. Resultado: el técnico de Candela avisó por escrito de que una tercera incidencia activaría la cláusula de exclusión de garantía por alimentación inadecuada.

El objetivo aquí es separar ruido de señal. Qué exige realmente la normativa española a estos locales, qué parte del discurso hospitalario se puede ignorar sin remordimiento, y qué hay que pedirle al instalador antes de enchufar el primer disparo.

¿Por qué tratar la clínica estética como un hospital es un error caro?

Una clínica de medicina estética es, según el marco normativo español, un local de uso sanitario clasificado en Grupo 0 o Grupo 1 de la ITC-BT-38. No es un hospital, no es una UCI, no es un quirófano. La diferencia con los grupos superiores es jurídica y técnica: aquí no hay procedimientos donde un fallo eléctrico de 200 milisegundos ponga en riesgo la vida del paciente, y por tanto no se exige ni Sistema Eléctrico Esencial ni esquema IT aislado.

Esta frase, que tiene apenas cincuenta palabras, es la que ningún electricista parece querer firmar delante del cliente. ¿Por qué? Porque vender «instalación clínica» suena a más metros de cableado, más protecciones, más presupuesto.

El proyecto que vi en marzo incluía un grupo electrógeno de 22 kVA. Para una clínica con cuatro cabinas y 18 kW contratados. El grupo costaba 14.000 euros y su único uso previsible era alimentar las luces de emergencia si se iba la luz durante un tratamiento, algo que ninguna normativa obliga en Grupo 0 o 1. Lo desmontamos del presupuesto. El dinero se redistribuyó a SAIs dedicados por cabina, que era lo que realmente hacía falta.

¿Significa esto que la instalación puede ser la de un comercio cualquiera? Tampoco. El problema real es otro, y lo explico en el siguiente bloque.

El mito del Sistema Eléctrico Esencial aplicado a la estética

El Sistema Eléctrico Esencial (SEE) es una arquitectura con tres ramales independientes (vital, crítico y de equipos generales) con tiempos de conmutación definidos. El crítico, 10 segundos según referencia NFPA 99. Grupo electrógeno dedicado. Está pensado para que un paciente intubado en quirófano siga ventilado cuando falla la red. Nada de eso ocurre en una clínica estética.

Aun así, he leído tres memorias técnicas en los últimos seis meses donde aparecía el SEE como «recomendación». Ninguna lo justificaba con un artículo concreto del REBT. Ninguna podía, porque no existe tal artículo para Grupo 0 o 1.

Qué exige realmente la ITC-BT-38 a un local de uso sanitario Grupo 0 o 1

La norma española que aplica es el Reglamento Electrotécnico de Baja Tensión junto con la ITC-BT-38 y la UNE-HD 60364-7-710. Para Grupo 0 y 1, los requisitos esenciales son:

• Puesta a tierra y red equipotencial en las salas donde haya contacto directo entre paciente y equipo eléctrico de uso médico.
• Protecciones diferenciales de alta sensibilidad (30 mA) en todos los circuitos de consumo, con selectividad en cabecera.
• Instalación de alumbrado de emergencia conforme al CTE-SUA 4.
• Cuadros con separación de circuitos por uso (alumbrado, tomas generales, tomas de equipo sanitario).

Punto. No hay sistema IT obligatorio, no hay monitor de aislamiento, no hay ramal vital. Si alguien te lo vende como imprescindible, está mezclando marcos normativos.

Dónde empieza la sobreingeniería inútil

La «sobreingeniería» empieza cuando aparece la palabra «hospital» en una memoria destinada a un local de 120 metros cuadrados en un bajo comercial. Ejemplos concretos que he visto facturados sin función real:

• Sistema IT con transformador de aislamiento de 10 kVA en una cabina de depilación láser: 6.800 euros inútiles.
• Doble acometida con conmutación automática en red sin fallos históricos documentados: 4.200 euros.
• Grupo electrógeno permanente para una clínica sin procedimientos quirúrgicos: 12.000-18.000 euros.

Total, que entre estas tres partidas puedes inflar un presupuesto en 25.000 euros sin aportar una sola mejora operativa. Y lo que sí hacía falta (SAI por cabina, diferenciales superinmunizados, dimensionado de línea correcto para los picos del láser) ni siquiera aparecía.

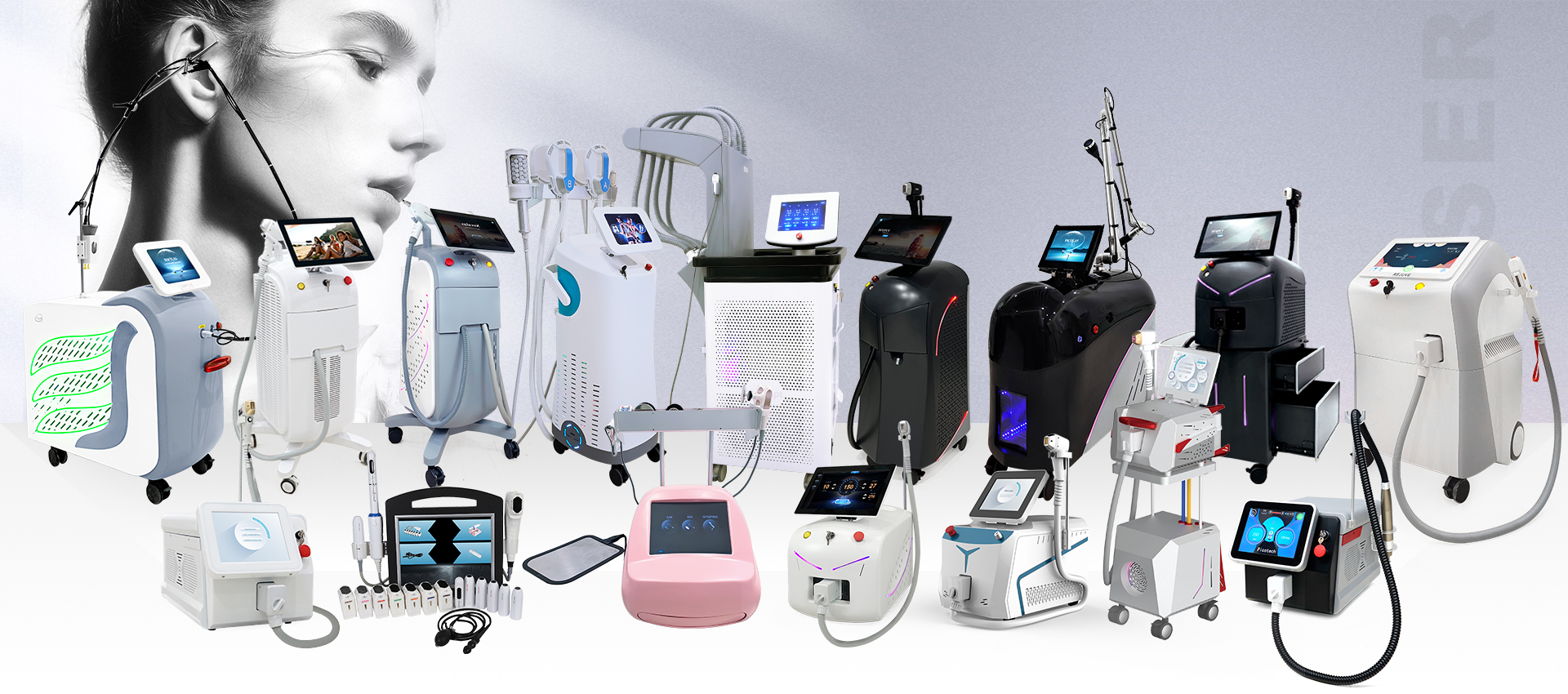

¿Qué consume de verdad un equipo de láser, radiofrecuencia o criolipólisis?

Aquí está el agujero negro de casi todas las memorias técnicas que he revisado. Los ingenieros dimensionan por potencia nominal, y estos equipos no se comportan como una potencia nominal estable: se comportan como cargas pulsantes con factores de cresta brutales.

Te cuento las cifras reales, tomadas de fichas de fabricantes (Candela, Alma, Cynosure) y de mediciones in situ con analizadores de red en clínicas que auditamos:

Cargas punta vs cargas medias: el dato que casi nadie calcula

El láser de diodo Primelase HR, por ejemplo, declara 3,6 kW de consumo medio. Pero en el disparo del pulso, con refrigeración criogénica activa y condensadores cargando a máxima cadencia, puede pedir 7 kW durante 80-120 milisegundos. Si la línea está calculada para 16 A (3,68 kW a 230 V), ese pico dispara un magnetotérmico convencional curva C antes de que acabe la mañana.

La solución no es subir a 32 A porque sí. La solución es entender que la curva de disparo correcta para estas cargas suele ser D, y que la línea debe ir con cable de sección generosa, 4 mm² mínimo para 20 A, precisamente para absorber transitorios sin caída de tensión significativa.

Simultaneidad real en una clínica con 4 cabinas activas

¿Pero todas las cabinas disparan a la vez? Casi nunca. Este es el error inverso: dimensionar cada línea en máximo y luego sumar todo como si trabajasen en paralelo al 100%.

En una clínica de cuatro cabinas que auditamos en Zaragoza el verano pasado, las mediciones durante tres semanas arrojaron un factor de simultaneidad real del 0,62. Es decir, la potencia máxima simultánea coincidente raramente superaba el 62% de la suma teórica. La ingeniería había contratado 25 kW monofásicos basándose en sumas brutas. Con el dato real, habría bastado con 15,5 kW bien repartidos en dos fases equilibradas. Diferencia anual en término de potencia facturado: 680 euros.

Para calcular simultaneidad en serio necesitas logs de uso o estimaciones honestas de agenda. Un fin de semana con protocolo intensivo (ejemplo: tres cabinas de depilación láser simultáneas en Black Friday) llega al 0,85. Un martes a las 11:00 en temporada baja, al 0,25. El dimensionado se hace para el percentil 95, no para el pico absoluto, porque diseñar una instalación comercial para el peor escenario posible es el camino más directo a encarecerla sin necesidad.

Las consecuencias de dimensionar mal: quemaduras, disparos y garantías rotas

Volvamos a la clínica del Candela. El diferencial que disparaba era un superinmunizado de 30 mA correctamente elegido, pero estaba aguas arriba de un magnetotérmico curva C 16 A que no absorbía el transitorio del disparo láser. Cada pulso generaba una micro-fuga capacitiva hacia tierra (algo normal en equipos con electrónica de potencia conmutada) que, sumada al pico de corriente, superaba el umbral del diferencial en condición B-SI. Al cambiar el magnetotérmico a curva D 20 A y el diferencial a clase B con retardo, el problema se acabó en una tarde.

¿Qué habría pasado si no se hubiera solucionado? Tres escenarios que he documentado en informes periciales de los últimos años:

1. Pérdida de garantía por alimentación inadecuada. Casi todos los fabricantes incluyen una cláusula (Candela artículo 7, Alma apartado C-3, Cynosure sección warranty exclusions) que anula la cobertura si las mediciones de acometida muestran caídas de tensión >5%, distorsión armónica >8% o variaciones frecuentes del neutro. Recuperar un equipo de 70.000 euros sin garantía puede costar entre 8.000 y 15.000 euros por avería.
2. Degradación progresiva de condensadores. Los bancos de condensadores de los láseres sufren con alimentación sucia. Una clínica que abrió en 2021 con instalación mal dimensionada tuvo que sustituir el banco entero en 2023: 11.400 euros, 18 días de parón operativo.
3. Quemaduras al paciente por pulsos desiguales. Este es el más grave. Cuando la tensión de alimentación cae durante un pulso, el equipo compensa ampliando el ancho de pulso o bajando energía, pero no todos los equipos lo hacen bien. Hay casuística documentada de quemaduras en tratamientos fotoacústicos por pulsos inestables derivados de caídas de tensión en la acometida.

¿Qué debería incluir entonces una instalación diseñada para estética?

Aquí dejo de demoler y construyo. Una instalación bien pensada para una clínica estética de 3-5 cabinas tiene tres pilares: protección diferenciada por cabina, tierra en condiciones, y respaldo de los equipos críticos. Ni uno más, ni uno menos.

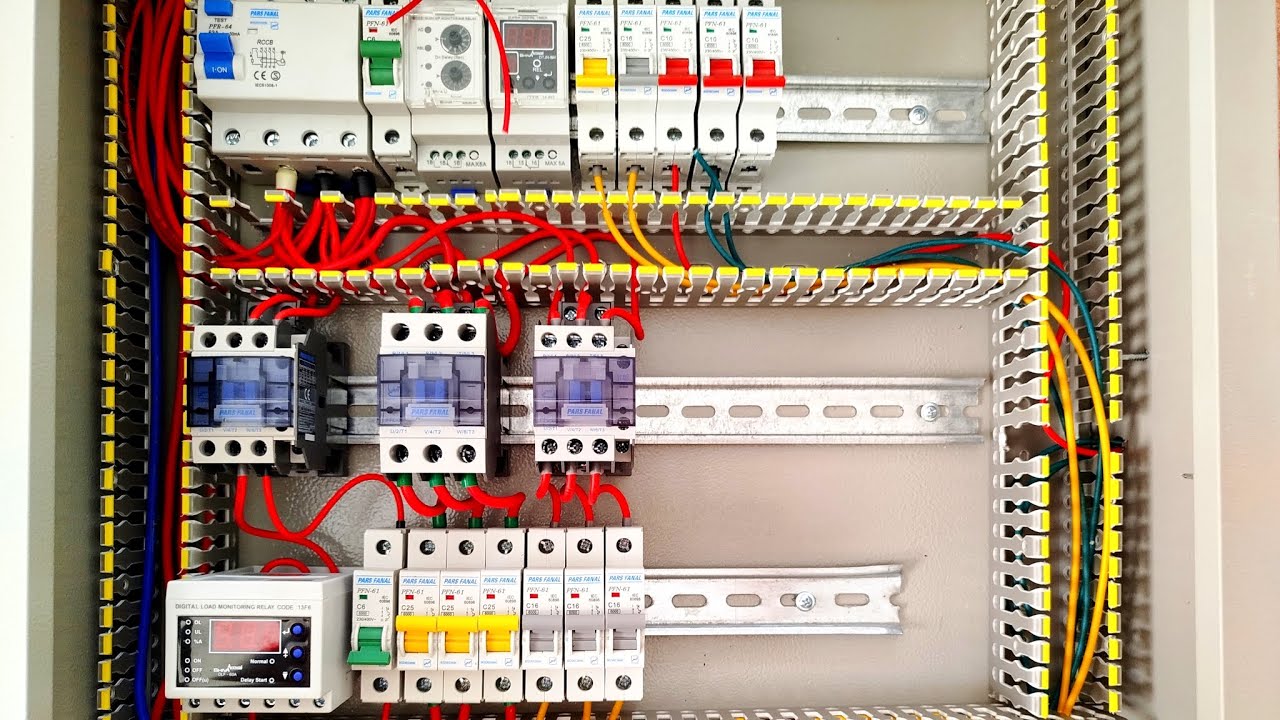

Protecciones diferenciales superinmunizadas por cabina

Cada cabina con equipo estético de alto consumo necesita su propio diferencial superinmunizado (tipo A-SI o B, 30 mA). Esto no es capricho: los equipos con variadores, fuentes conmutadas y refrigeración activa generan armónicos y fugas capacitivas a tierra que disparan diferenciales convencionales tipo AC sin que haya ningún defecto real.

La regla práctica que aplicamos:

• Cabina con láser diodo o Nd:YAG: diferencial tipo B, 30 mA, selectivo con retardo.
• Cabina con radiofrecuencia o IPL: diferencial tipo A-SI, 30 mA.
• Cabina con criolipólisis: diferencial tipo A-SI, 30 mA, con magnetotérmico curva D.
• Zona común y recepción: diferencial tipo AC convencional suficiente.

Un diferencial tipo B bueno (ABB, Schneider, Hager) cuesta entre 180 y 260 euros. Multiplicado por cuatro cabinas, hablamos de 1.000 euros bien invertidos. Comparado con los 14.000 del grupo electrógeno innecesario, creo que el orden de prioridades se ve solo.

Puesta a tierra y equipotencialidad para equipos de contacto

La red equipotencial es obligatoria en las cabinas donde el equipo contacta directamente con el paciente: radiofrecuencia monopolar, HIFU con cabezal aplicado, plataformas de electroporación. La resistencia de tierra debe estar por debajo de 10 ohmios (mejor si es <5) y todos los elementos metálicos de la cabina, incluyendo camilla con partes conductoras, carcasa del equipo y estructura metálica de mobiliario sanitario, deben estar interconectados con cable verde-amarillo de 6 mm² mínimo a una pletina equipotencial local.

Este detalle se olvida en el 70% de las instalaciones que reviso. Y cuando falla, falla feo: microcorrientes de fuga que el paciente percibe como hormigueo durante el tratamiento, o lo que es peor, como descarga puntual al tocar una superficie metálica cercana.

SAI y estabilización para láseres y plataformas multitecnología

Aquí va la inversión que casi ninguna memoria incluye y que más daño evita. Un SAI online de doble conversión, dimensionado al 1,5-2x del consumo pico del equipo, no solo protege contra cortes (que son raros) sino que regenera la onda senoidal, filtra armónicos, absorbe picos y mantiene la tensión estable frente a las variaciones normales de la red.

Para un láser de diodo de 4 kW nominales y 8 kW pico, el SAI mínimo razonable es de 10 kVA online. Cuesta entre 2.800 y 4.200 euros dependiendo de marca (Riello, Salicru, APC). Con autonomía de 10-15 minutos no para seguir trabajando (lo cual sería irresponsable sin protocolo médico) sino para terminar el pulso en curso con seguridad y apagar el equipo en condiciones.

Este es, en mi opinión, el único «respaldo» que tiene sentido en una clínica estética. El grupo electrógeno es para hospitales. El SAI es para ti.

Dicho sea de paso, cuando hablamos de montaje de cuadros eléctricos para este tipo de centros, la integración del SAI en el esquema de cuadro (bypass automático, línea preferente, señalización en frontal) es parte del diseño desde el minuto cero, no un añadido posterior.

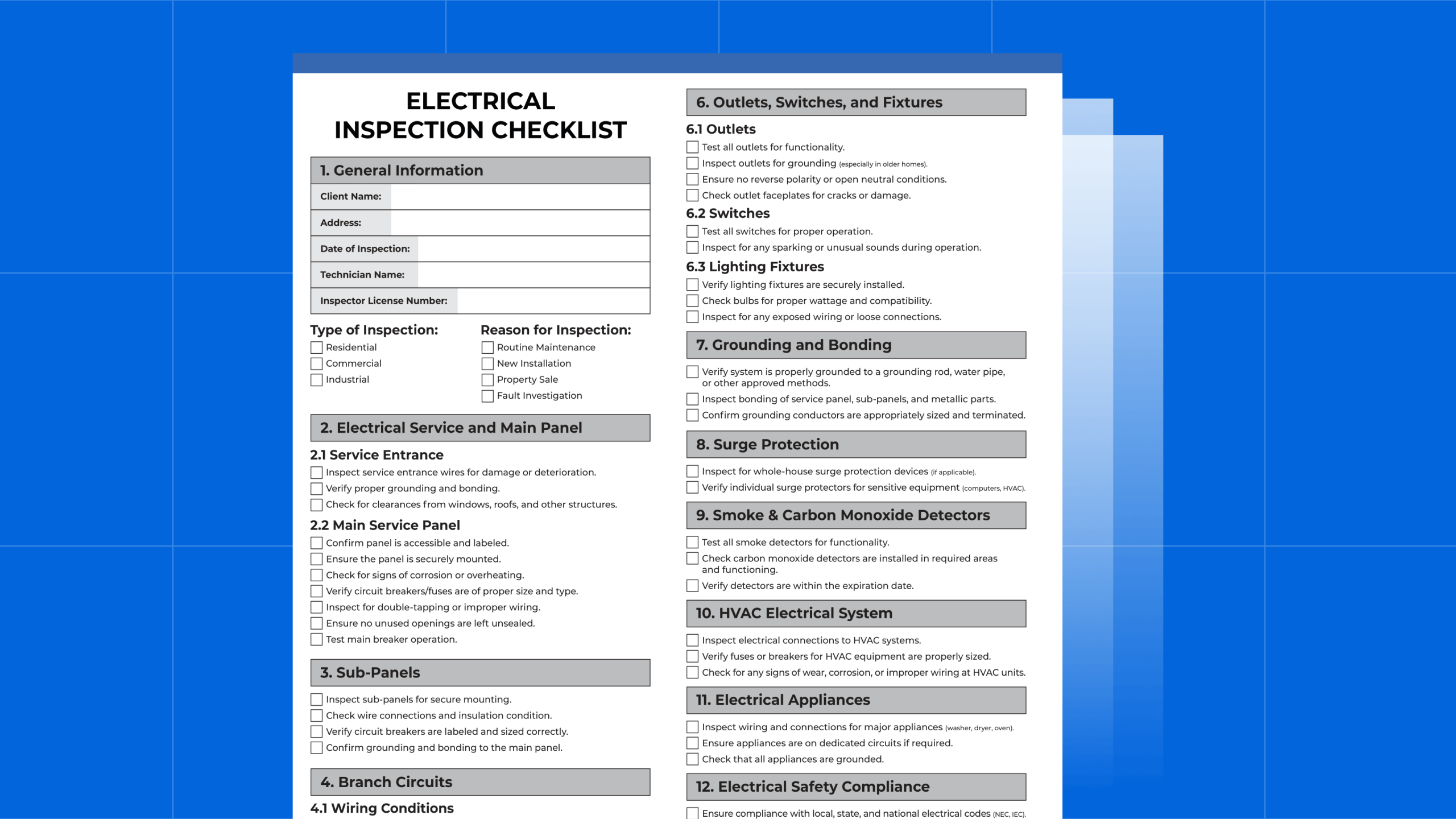

El checklist que tu electricista debería firmar antes de abrir la clínica

Esto es lo que le pido, literalmente, a cualquier instalador antes de dar por buena una recepción eléctrica en clínica estética. Si alguno de estos puntos no puede firmarse, la instalación no está terminada, independientemente de lo que diga el presupuesto:

1. Potencia contratada calculada con factor de simultaneidad justificado (no suma bruta), documentado en memoria.
2. Medición de resistencia de tierra <10 ohmios con telurómetro, registro firmado con fecha.
3. Red equipotencial verificada en cada cabina con contacto paciente-equipo, con acta de continuidad.
4. Línea dedicada para cada equipo de >2 kW de pico, sin tomas compartidas con otras cargas.
5. Magnetotérmico curva D en líneas de láser y equipos con arranque por condensadores.
6. Diferencial tipo A-SI o B (según equipo) en cada cabina, con ensayo de disparo documentado.
7. Cable de sección superior a la mínima reglamentaria en líneas de equipo estético (4 mm² para 20 A, 6 mm² para 25 A).
8. SAI online dimensionado correctamente en cada equipo láser o plataforma multifunción >60.000 euros.
9. Medición de caída de tensión en acometida <5% bajo carga nominal.
10. Cuadro con etiquetado completo, esquema unifilar actualizado y protocolo de prueba firmado.
11. Análisis de armónicos THD <8% en punto de conexión, compatible con requisitos de fabricantes.
12. Certificado de instalación eléctrica en baja tensión (CIE) y boletín presentado a industria.

Si tu electricista firma estos doce puntos, puedes enchufar el Candela sin mirar atrás. Si se resiste a firmar alguno, hay un problema que no quiere reconocer por escrito. Y créeme: es mucho más barato descubrirlo antes de la apertura que después del primer disparo.

Preguntas frecuentes

¿Qué normativa eléctrica aplica a una clínica de medicina estética?

En España, la normativa aplicable es el Reglamento Electrotécnico de Baja Tensión (REBT), la ITC-BT-38 (locales de uso sanitario) y la norma armonizada UNE-HD 60364-7-710. Una clínica estética se clasifica en Grupo 0 o Grupo 1. No aplica ni RETIE (normativa colombiana) ni NFPA 99 (referencia estadounidense), aunque aparezcan en artículos genéricos traducidos.

¿Qué potencia eléctrica necesita una clínica estética?

Para una clínica con 3-4 cabinas de tratamiento estándar (depilación láser, radiofrecuencia, IPL, criolipólisis), la potencia contratada razonable está entre 15 y 22 kW, aplicando factores de simultaneidad reales (0,6-0,7) y no sumas brutas. Clínicas con más de cuatro cabinas o equipos Nd:YAG/Alejandrita pueden requerir suministro trifásico de 25-35 kW.

¿Una clínica estética necesita grupo electrógeno?

No, salvo que se realicen procedimientos quirúrgicos clasificables como Grupo 2 (liposucción con anestesia, blefaroplastia, implantes capilares bajo sedación). Para una clínica estética estándar de Grupo 0 o 1, el respaldo recomendado es SAI online dedicado por equipo crítico. El grupo electrógeno es una inversión desproporcionada sin justificación normativa.

¿Qué diferencial instalar para un láser de diodo?

Para láseres de diodo con fuentes conmutadas y refrigeración criogénica (Primelase, Soprano, Motus), el diferencial adecuado es tipo B superinmunizado de 30 mA con retardo selectivo, protegiendo una línea dedicada con magnetotérmico curva D. Nunca usar diferencial tipo AC convencional: disparará por falsas fugas capacitivas sin que exista defecto real.
